電熱圈的內徑:80mm
電熱圈的高度:30mm
電熱圈的最大功率:230mm
1、工作電壓不大于額定值的1.1倍。
2、在冷態時，電熱圈的絕緣電阻低于1兆歐時，可在200℃左右的烘箱里烘干即可恢復絕緣電阻。
3、經過一次加熱之后，緊固螺絲需重新旋緊以免松動損壞電熱圈。

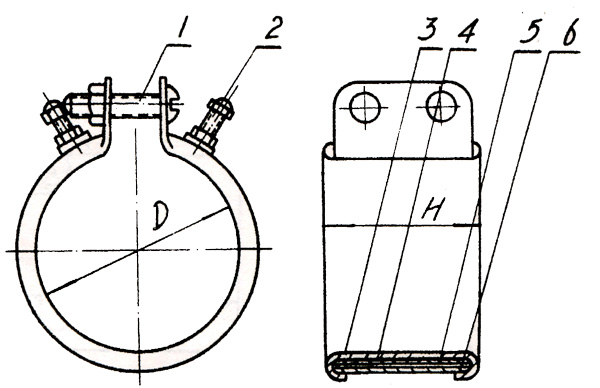

4、型號含義：見型號示意圖
包殼類型：
1型、單包殼，內包殼為1mm鐵皮，外包殼為0.450.6mm鍍錫鐵皮。
2型、單包殼，內包殼為1mm不銹鋼，外包殼為0.5mm黃銅皮、1、2型尺寸功率一樣。
3型、雙包殼，包殼為1mm鐵皮，內包殼為1mm鐵皮。外包殼為0.45-0.6mm鍍錫鐵皮。
4型、雙包殼，包殼為1mm不銹鋼，內包殼為1mm不銹鋼，外包殼為0.5mm銅皮，3型、4型尺寸功率一樣。
序號：?jiǎn)伟鼩す?3種，根據直徑、高度來分序號，雙包殼共28種，根據直徑、高度來分序號。
例SRU-2-40-220/600為上海雙聯電熱電器廠單包殼，外殼為不銹鋼，D=160mm，H=40mm，電壓220伏，功率600W。
5、電熱圈的表現負荷指金屬皮外表面的負荷Q圈=總功率P/外表面面積（瓦/平方厘米）
電熱扁絲負荷指絲表面負荷Q絲=總功率P/絲表面積（瓦/平方厘米）
表面負荷及絲負荷與加熱對象的溫度、保溫情況，有否溫控有關。
現列表，以確定電熱圈尺寸及功率之間的關系。
| 條件/情況/序號 |
有無保溫 |
有無溫控 |
使用溫度250℃界限 |
圈表面負荷 瓦/平方厘米 |
絲表面負荷 瓦/平方厘米 |
備注 |
| 1 |
有 |
無 |
以上 |
2 |
5-6 |
一般絲表面負荷為圈表面負荷的2-3倍，
對負荷低的可取上限，反之取下限。
在上面講的表面負荷與保溫、溫控、
溫度的關系中尤以溫控與使用溫度占主要地位。 |
| 2 |
有 |
有 |
以上 |
2.5-3 |
6-7 |
| 3 |
無 |
有 |
以上 |
2.5-3.5 |
6-7 |
| 4 |
有 |
無 |
以下 |
3-3.5 |
6.5-8 |
| 5 |
無 |
無 |
以上 |
3.5-4 |
8 |
| 6 |
無 |
無 |
以下 |
3.5-4.5 |
8-9 |
| 7 |
有 |
有 |
以下 |
4.5-5 |
9-10 |
| 8 |
無 |
有 |
以下 |
5-5.5 |
10-12 |
例如：D=100mm，H=60mm，無保溫，有溫控，使用溫度300℃。
圈表面負荷為2.5-3.5，取Q=3瓦/平方厘米。
則電熱圈最大功率P=Q圈·S=3π·D·H=3*3.14*10*6=550瓦 |
